ZKC127礦用司控道岔概述

ZKC-127K司控道岔裝置用控制器可用于煤礦井下大巷道岔的自動控制。由電機車司機用司控道岔裝置用發送器控制道岔位置，道岔上方有司控道岔裝置用顯示器，顯示道岔位置。

ZKC127礦用司控道岔使用環境

a) 環境溫度：0℃~+40℃

b) 空氣平均相對濕度：≤95%（+25℃）；

c) 大氣壓：80kPa~106kPa；

d) 具有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的煤礦井下。

ZKC127礦用司控道岔技術參數

額定電壓：AC 127V;

電流：200mA;

電壓波動范圍：75%~110%

zui高開路電壓：DC 12.5V;

zui大輸出電流：916mA

c) 本安參數：Uo:DC 12.5V Io:916m Co:1μF Lo:0.1mH

ZKC127礦用司控道岔工作原理及使用說明

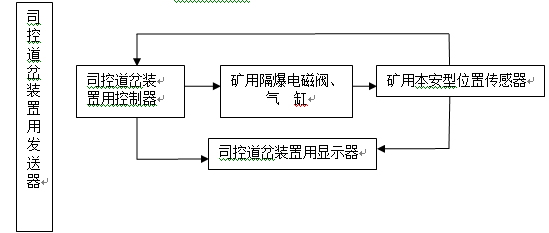

當電機車進入司控道岔裝置用發送器控制區時，司機發出信號，司控道岔裝置用控制器收到信號指令后進行處理，并發出動作指示，電磁閥導通，氣缸動作，從而推動道岔到需要的位置，位置傳感器確定道岔到位后，顯示器方顯示道岔所處方位。一個發送器可控制10個道岔，根據顯示器顯示的數字編號，按發送器上的編號來操作該道岔。

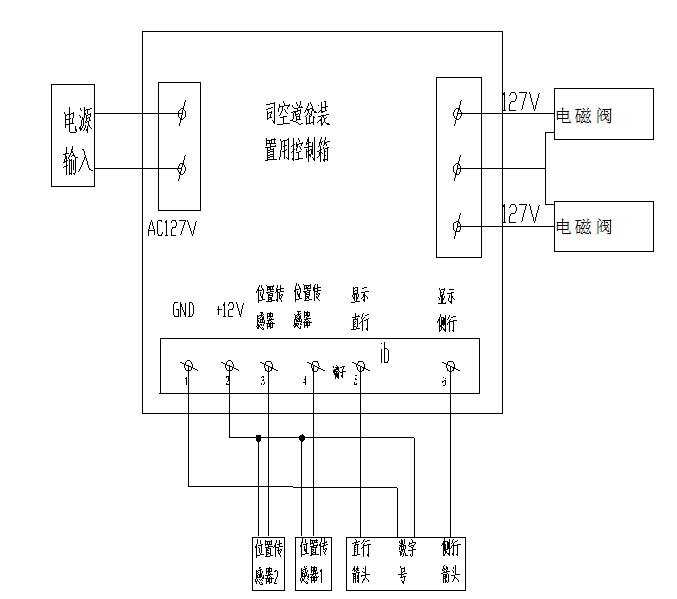

ZKC127礦用司控道岔接線及連接示意圖

圖2實物連接示意圖

安裝維修注意事項

7.1; 安裝使用前應認真閱讀本說明書和原理圖。

7.2; 嚴禁帶電維修操作；

7.3&; 該產品安裝方便，可在井下大巷開一個方洞將司控道岔裝置用控制器放在洞內，并牢固地固定好。顯示器固定在道岔上方。

7.4; 接線方便：用外徑9~12mm四芯電纜連接即可。

7.5; 安裝前首先檢查電纜的型號、規格是否相符。

常見故障及排除方法

運輸及貯存

9.1; 運輸

包裝后的司控道岔裝置用控制器在避免日曬、雨雪直接淋襲，避免跌落，碰撞的條件下，可適用于水運、陸運和空運等各種運輸方式。

9.2貯存

包裝后的司控道岔裝置用控制器允許在環境溫度0℃~+40℃，相對濕度不大于95%，無腐蝕性氣體的倉庫內存放。

隨機文件

產品合格證

使用說明書；

裝箱單；

4);用戶意見反饋表；

5);其它技術文件。

訂貨須知

訂貨要寫清楚型號、規格、數量等。

如用戶需選用附件、配接件，按所訂型號由我公司提供，以保證質量，如用戶自行選購或改裝，我公司概不負責。

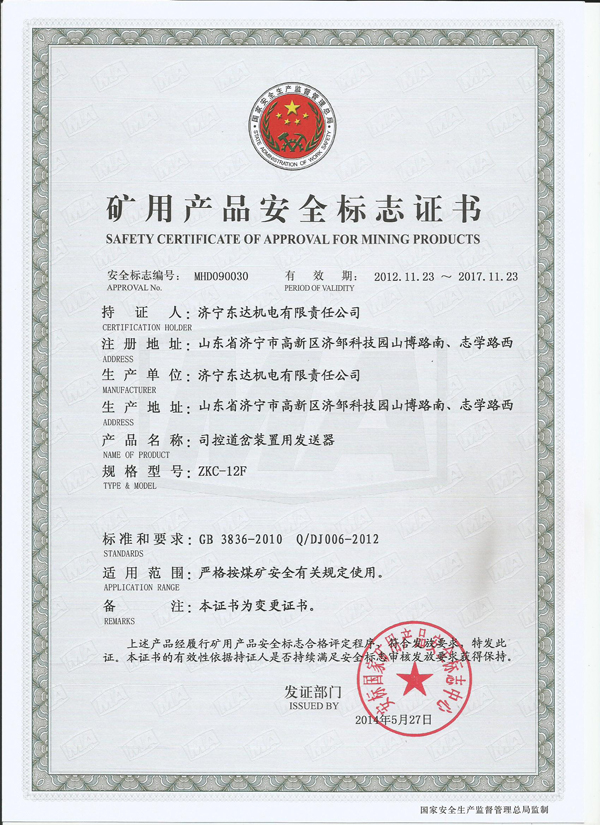

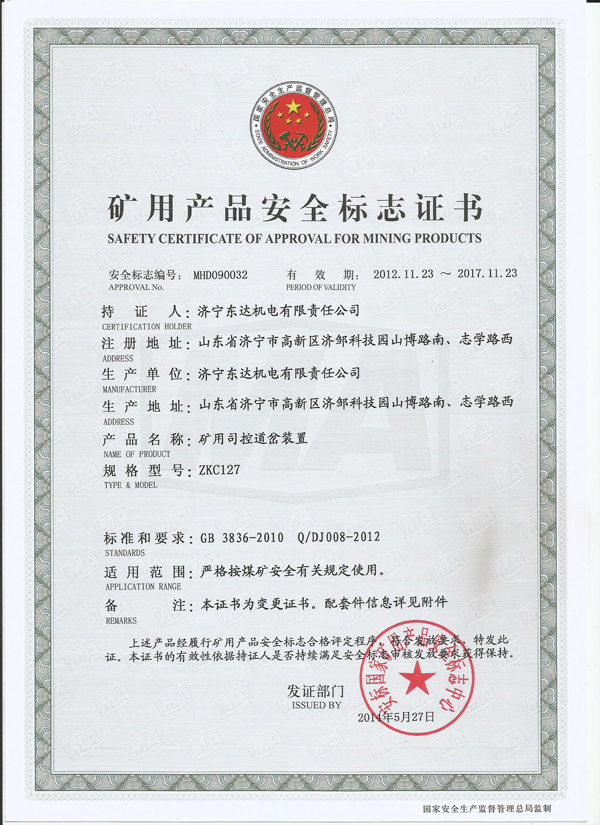

煤安證
