CFHC10-0.8礦用本安型氣動電磁閥概述

CFHC10-0.8礦用本安型氣動電磁閥(以下簡稱電磁閥)，是根據按MT209-1990《煤礦通訊、檢測、控制用電工電子產品通用技術要求》的要求來設計制造，主要用于煤礦井下氣動設備的自動控制。

CFHC10-0.8礦用本安型氣動電磁閥使用環境

礦用本安型位置傳感器在下列條件中應能正常工作：

a）溫度： 0℃～40℃；

b）相對濕度：≤98%（+25℃時）

c）大氣壓力： 80 kPa～110kPa；

d）貯存溫度為：-40℃～60℃。

e）具有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的煤礦井下。

CFHC10-0.8礦用本安型氣動電磁閥技術參數

4.1　額定電壓：DC12V;額定電流：≤ 266mA

4.2 輸入氣壓：0.2~0.8MPa。

4.3　電磁閥閥徑：10mm

4.4 本安參數：Ui: DC 12.5V Ii:266mA Ci: 0uF Li: 0mH

CFHC10-0.8礦用本安型氣動電磁閥結構與工作原理

5.1結構：電磁閥由閥體和電磁閥頭兩部分組成。

5.2工作原理: 電磁閥頭通電時，電磁閥導通，動作時間小于2s；斷電時，電磁閥關閉，關閉時間小于4s。

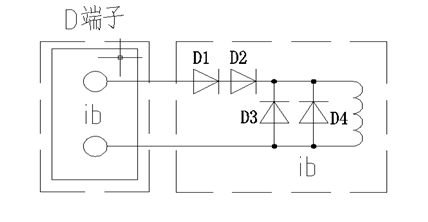

5.3原理圖見圖1

CFHC10-0.8礦用本安型氣動電磁閥安裝維修注意事項

6.1 安裝使用及注意事項

6.2 安裝使用前應認真閱讀本說明書。

6.3 檢修時不得修改本安電路及關聯電路中的元器件型號、規格及電器參數等。

6.4 嚴禁帶電開蓋及帶電維修；

6.5 產品只能與說明書中規定的關聯設備配接，與其它設備配接時，要經防爆審查和檢驗。

CFHC10-0.8礦用本安型氣動電磁閥運輸及貯存

7.1 產品在運輸過程中不應有劇烈的振動、沖擊。

7.2 產品不得曝曬雨淋，應存放在空氣流通無腐蝕性氣體的庫房中。

CFHC10-0.8礦用本安型氣動電磁閥隨機文件

a）產品合格證；

b）使用說明書；

c）裝箱單；

d）隨機備附件清單。

CFHC10-0.8礦用本安型氣動電磁閥訂貨須知

9.1 應注明要貨單位、型號、規格、數量等。

9.2 請在訂貨時寫明企業稅號、開戶行、帳號、地址和電話。

注：

超標準范圍使用和使用錯誤，自行改裝，不適當?shù)木S修等原因，引起的故障，公司不負責任，可作有償修理或更換。

如用戶需選用附件、關聯件，按所訂型號由公司提供，以保證質量，如用戶自行選購或改裝，本公司不負責任。

CFHC10-0.8礦用本安型氣動電磁閥售后服務

產品自出廠之日起，一年內由于產品本身出現的質量問題，我公司實行三包。

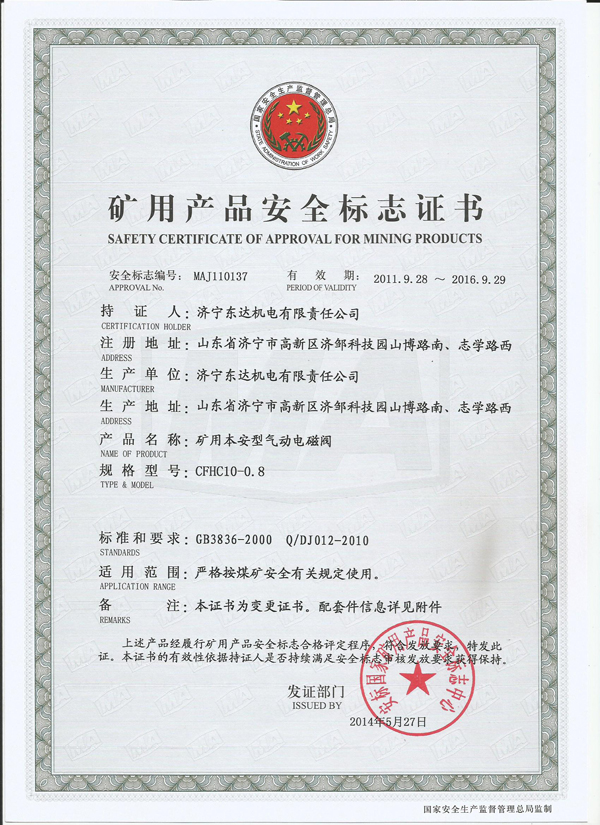

煤安證
