概述

GUC15礦用本安型位置傳感器是根據煤礦井下各項自動化的要求而設計的，用來確定物體狀態或位置的傳感器。它是通過干簧管與磁鐵感應發生作用，將物體的狀態或位置轉換成電信號，送到關聯設備的檢測電路中，通過與關聯設備實現電控裝置的自動化。

使用環境：

礦用本安型位置傳感器在下列條件中應能正常工作：

a）溫度：0℃～40℃；

b）相對濕度：≤95%RH（＋25℃）；

c）大氣壓力：80kPa～106kPa；

d) 具有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的煤礦井下。

技術參數：

a） 動作距離范圍：0～15。

b） 輸出接點形式：一對常開接點。

c） 接觸電阻（Ω）：≤0.2。

d） 接點容量：DC12V/1A。

結構特征與工作原理：

結構特征

礦用本安型位置傳感器由兩部分組成：干簧管密封在防護等級為IP54的殼體內；磁鐵固定在金屬安裝支架上。

電纜引入采用防水壓緊螺母聯接。

物體的狀態或方位信號以電觸點形式傳送到關聯設備的檢測電路中。

工作原理

礦用本安型位置傳感器的結構及電氣原理接線圖（見圖1）

礦用本安型位置傳感器是通過干簧管與磁鐵感應發生作用，將物體的開、閉狀態及方位轉變換成電信號，送到關聯設備的檢測電路中，通過與關聯設備一起實現電控裝置的自動化。

圖 1

1、礦用本安型傳感器引線 2、礦用本安型位置傳感器的安裝孔（距離可調）

3、磁鐵固定在要檢測的物體上（與礦用本安型位置傳感器的安裝孔垂直或平行）

４、Ｈ動作距離范圍：0～15。

安裝注意事項：

該礦用位置傳感器只能用于經防爆檢驗合格的本安電路中，且不得改變原電路使用電纜長度。

磁鐵與礦用本安型位置傳感器的有效間距，可通過位置傳感器的可移位距離來調整。

礦用本安型位置傳感器在下井投入使用前須在地面用磁鐵距離試驗，合格后即可下井與設備配套使用，設備送電后礦用本安型位置傳感器即投入工作。

運輸及貯存：

7.1 產品在運輸過程中不應有劇烈的振動、沖擊。

7.2 產品不得曝曬雨淋，應存放在空氣流通無腐蝕性氣體的庫房中。

隨機文件：

a）產品合格證

b）使用說明書；

c）裝箱單；

d）隨機備附件清單。

訂貨須知：

9.1 應注明要貨單位、型號、規格、數量等。

9.2 請在訂貨時寫明企業稅號、開戶行、帳號、地址和電話。

注：

超標準范圍使用和使用錯誤，自行改裝，不適當?shù)木S修等原因，引起的故障，公司不負責任，可作有償修理或更換。

如用戶需選用附件、關聯件，按所訂型號由公司提供，以保證質量，如用戶自行選購或改裝，本公司不負責任。

售后服務：

產品自出廠之日起，一年內由于產品本身出現的質量問題，我公司實行三包。

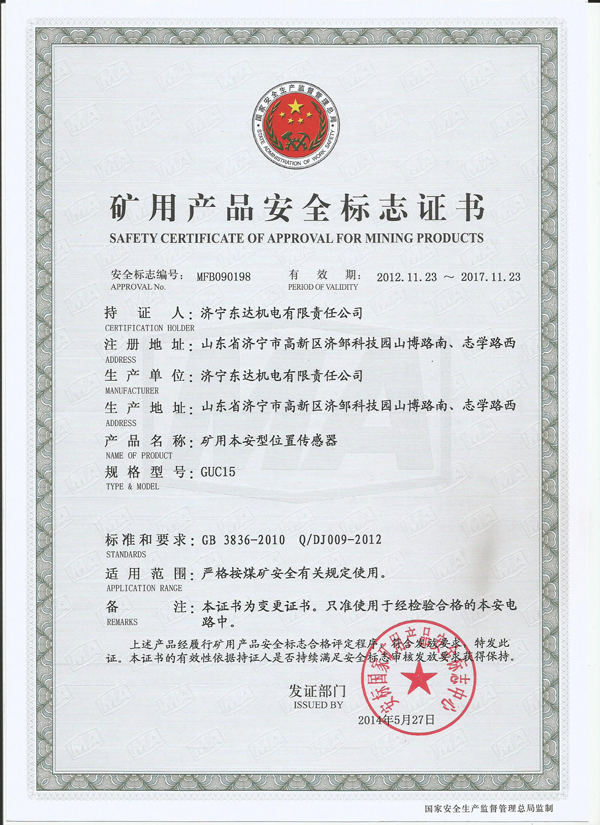

煤安證：
